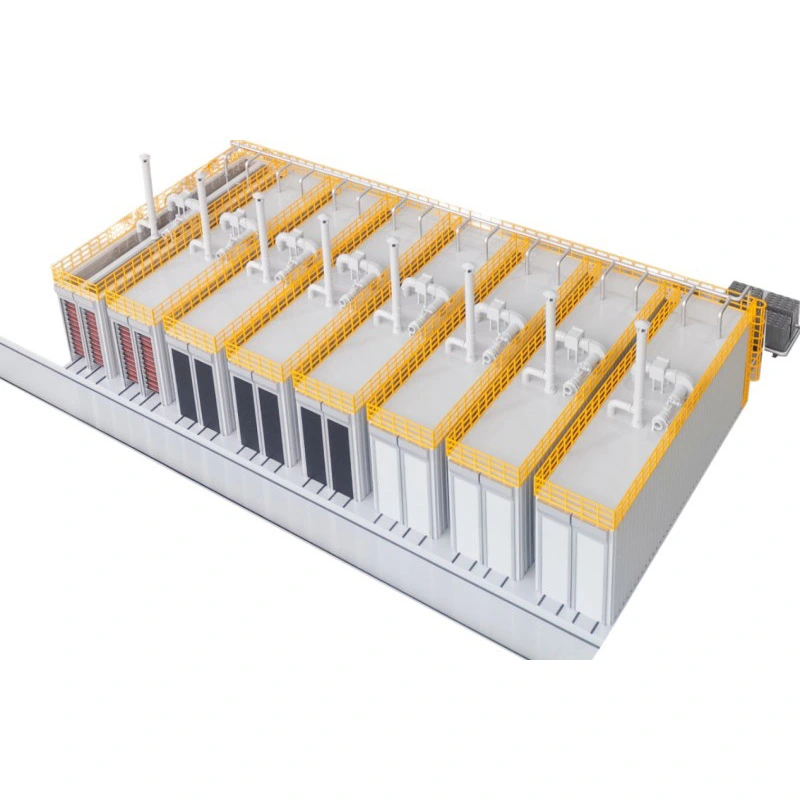

يتكون نظام المعالجة بالكربنة من ثلاثة مكونات رئيسية: غرفة المعالجة المغلقة، ونظام تدوير الغاز، ونظام المراقبة والتحكم. من خلال إغلاق الغرفة، وتدوير الغاز، وتنظيم درجة الحرارة والرطوبة، والتحكم في تركيز ثاني أكسيد الكربون، يوفر النظام بيئة معالجة كربنة مستقرة وموحدة ويمكن التحكم فيها للمنتجات الخرسانية.
تعتمد الغرفة تصميمًا هيكليًا متعدد الطبقات يتكون من طبقة واقية خارجية وطبقة عازلة وجدار تهوية داخلي. إنه يوفر القوة الهيكلية والعزل الحراري مع التكيف مع الرطوبة العالية والبيئة الغنية بثاني أكسيد الكربون داخل الغرفة.
1) سقف الغرفة: يتميز بهيكل لوح فولاذي ذاتي الدعم وتصميم سقف معزول، مما يوفر سهولة الوصول للفحص والصيانة الروتينية.
2) هيكل الغرفة الأمامية: يستخدم إطارًا مجلفنًا وألواحًا ناعمة لتحسين الاستقرار الهيكلي واستواء السطح أثناء التشغيل طويل الأمد.

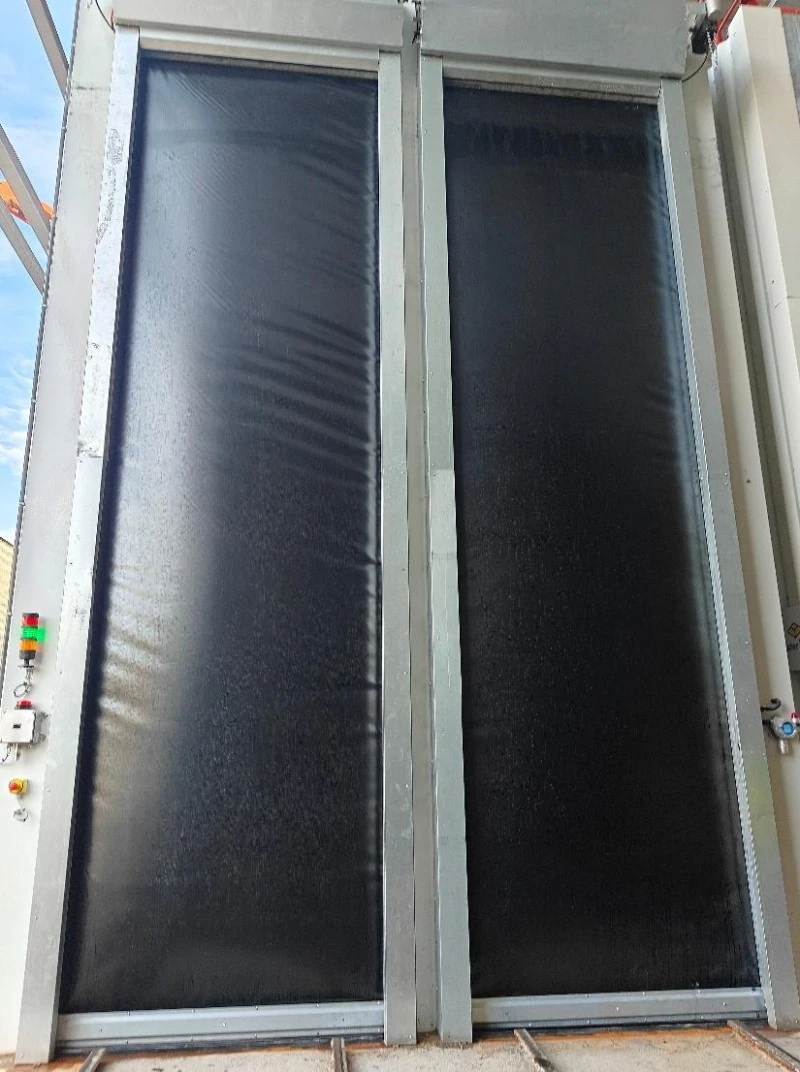

3) باب الغرفة: يتميز بتصميم عالي الإحكام لتقليل تسرب ثاني أكسيد الكربون بشكل فعال والحفاظ على بيئة معالجة مستقرة داخل الغرفة.

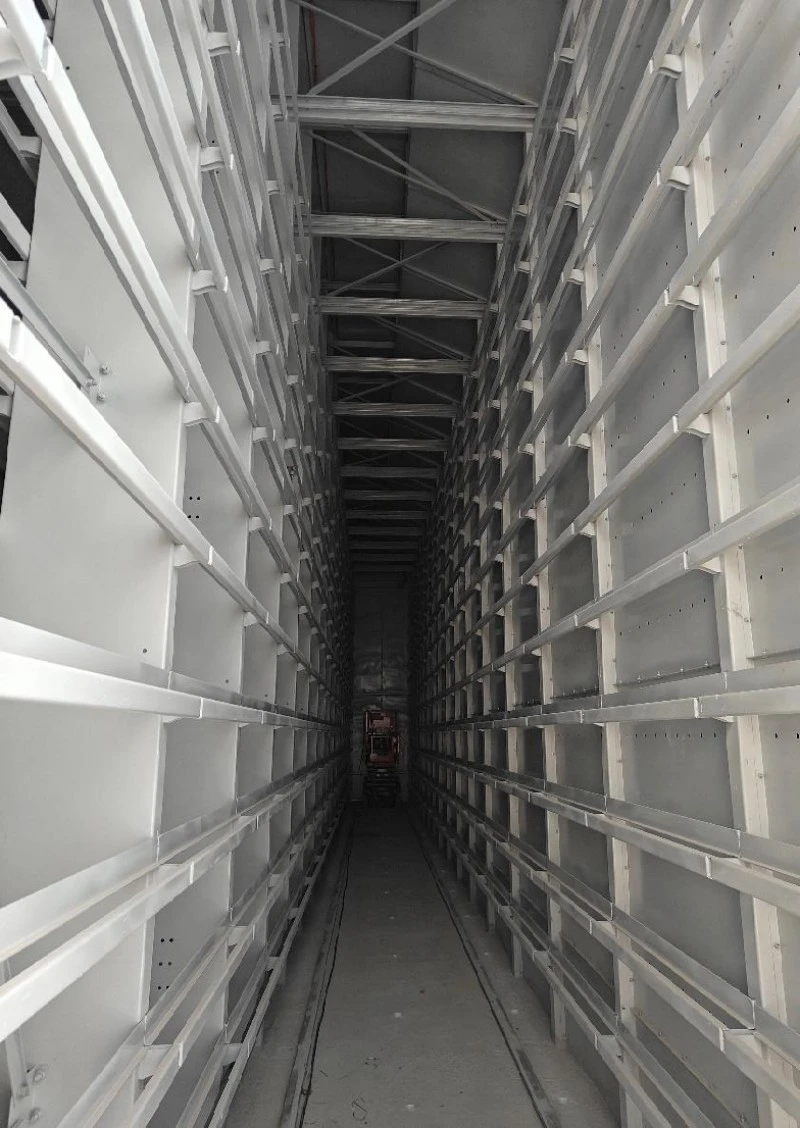

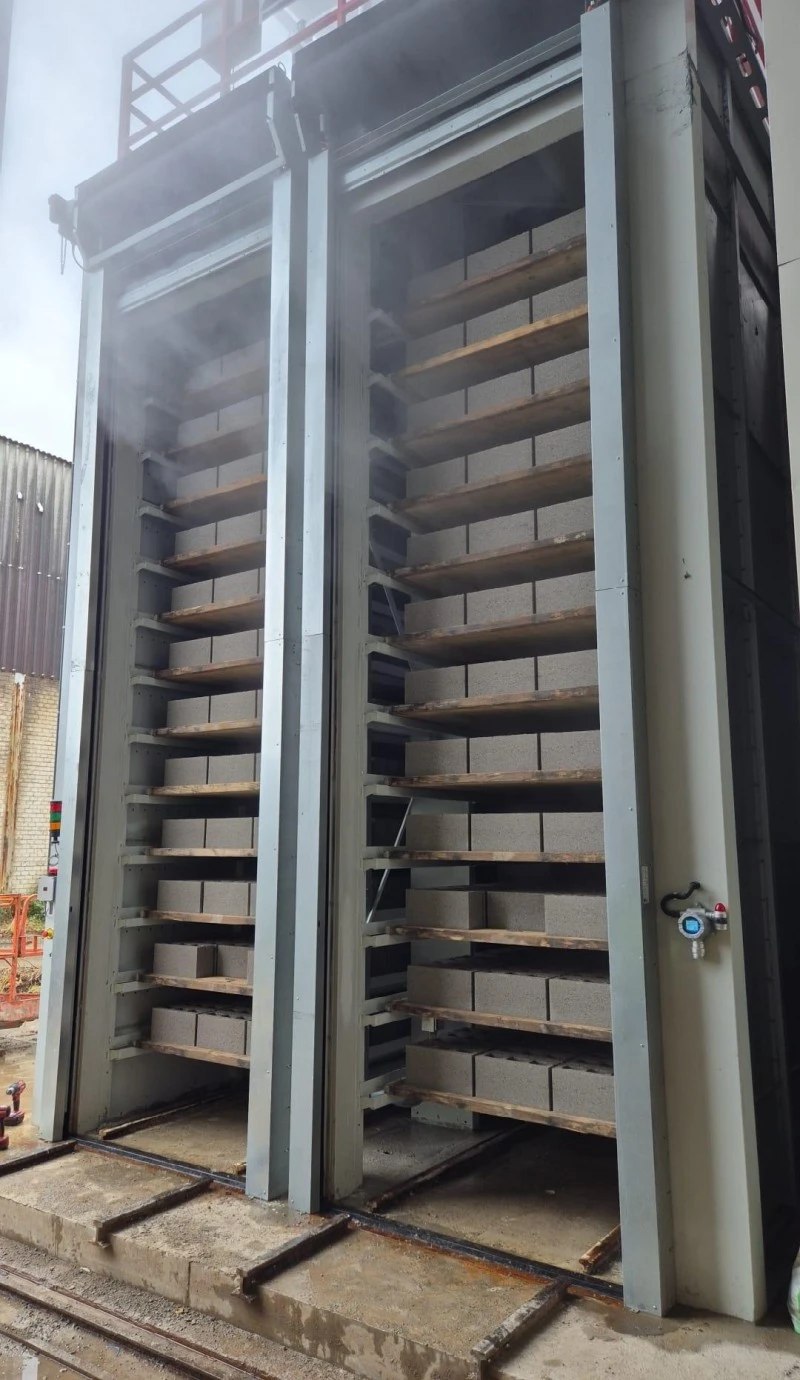

4) رفوف المعالجة: اعتماد هيكل اتصال المكونات في وانسحب. جميع المكونات مجلفنة بالغمس الساخن لتعزيز مقاومة التآكل والتشغيل الموثوق في البيئات عالية الرطوبة.

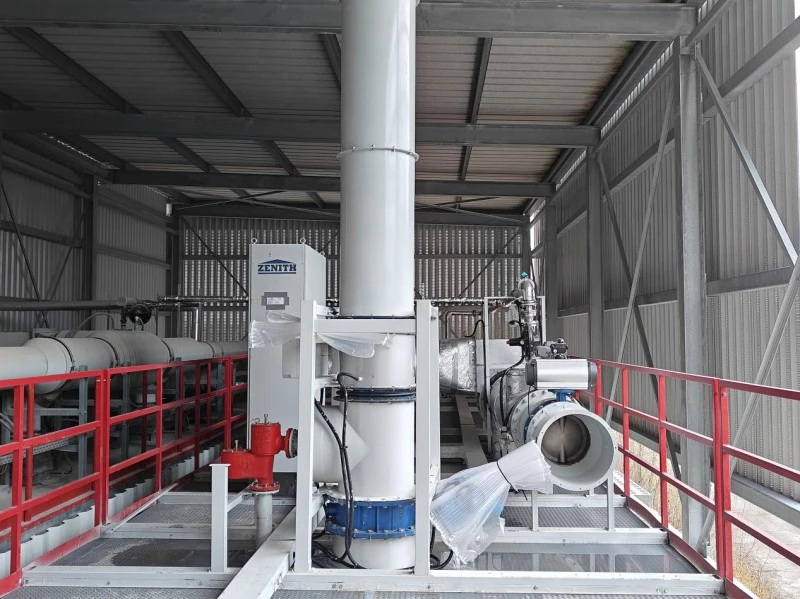

يعد نظام تدوير الغاز مسؤولاً عن نقل وتوزيع وتدوير ثاني أكسيد الكربون والحرارة والهواء داخل الغرفة، مما يساعد في الحفاظ على بيئة معالجة أكثر اتساقًا.
1) محرك الدورة الدموية: تعمل المروحة الشعاعية ذات التردد المتغير على تشغيل دوران الغاز داخل الحجرة، مع إمكانية ضبط تدفق الهواء وفقًا لمتطلبات العملية.
2) وحدة التحكم في درجة الحرارة: توفر السخانات الكهربائية الحرارة اللازمة لعملية المعالجة وتعمل مع مراوح التدوير لتحقيق تسخين موحد في جميع أنحاء الغرفة.
3) مجاري التوزيع: مسؤول عن نقل وتوزيع الغاز وربط المراوح والسخانات بغرفة المعالجة لضمان دوران الغاز بشكل منظم.
4) وحدة العادم: يتكون من نظام عادم وصمامات تهوية تعمل معًا وفقًا لمراحل المعالجة والعادم المختلفة.
5) وحدة التنقية: يقدم هواءًا خارجيًا نقيًا لاستبدال ثاني أكسيد الكربون المتبقي بالقوة داخل الحجرة وتقليل تركيز ثاني أكسيد الكربون بعد عملية المعالجة.
يستخدم النظام التحكم التلقائي المستند إلى PLC لمراقبة المعلمات الرئيسية وتنظيمها بدقة طوال عملية معالجة الكربنة.
1) مراقبة متعددة المعلمات
المراقبة في الوقت الحقيقي لـ:
تركيز ثاني أكسيد الكربون
درجة حرارة
رطوبة
ضغط الغرفة
توفر هذه المعلمات دعمًا للبيانات في الوقت الفعلي لعملية معالجة الكربنة.
2) التحكم الآلي PLC
وفقًا لبرنامج المعالجة المُعد مسبقًا، يتحكم النظام تلقائيًا في درجة الحرارة والرطوبة وتركيز ثاني أكسيد الكربون وضغط الغرفة، مما يتيح عملية المعالجة التلقائية ويقلل التدخل اليدوي.
3) الحصول على البيانات وإمكانية التتبع
يقوم النظام باستمرار بجمع وتخزين بيانات عملية المعالجة وإنشاء منحنيات المعالجة تلقائيًا، مما يوفر أساسًا موثوقًا للبيانات لتحليل جودة المنتج وتحسين العملية وإدارة الإنتاج.
4) حماية سلامة متعددة
تم تجهيز النظام بميزة اكتشاف تسرب ثاني أكسيد الكربون، وصمامات أمان الضغط الزائد/الضغط السلبي، ونظام مستقل للتحكم في السلامة، لمراقبة ظروف التشغيل غير الطبيعية والحماية منها، مما يعزز السلامة التشغيلية الشاملة.
يمكن للمواد الكربونية المتكونة أثناء تفاعل الكربنة أن تملأ جزءًا من المسام داخل الخرسانة، مما يساعد على تحسين الكثافة وقوة الضغط وثبات الأبعاد للمنتجات الخرسانية.
يمكن أن تساعد الكربنة في تحسين البنية الداخلية والكثافة السطحية للمنتجات الخرسانية، مما يعزز مقاومتها للماء، ومقاومة التجمد والذوبان، والمتانة الشاملة.
يمكن أن يؤدي العلاج بالكربونات إلى زيادة كثافة السطح وانتظام الأبعاد، مما يحسن المظهر العام للمنتجات الخرسانية ويساعد في تقليل الإزهار.
يتم إدخال ثاني أكسيد الكربون في عملية معالجة الخرسانة ويتم تثبيته جزئيًا داخل مواد البناء من خلال تفاعل الكربنة، مما يؤدي إلى دمج استخدام ثاني أكسيد الكربون مع تصنيع المنتجات الخرسانية.
يمكن أن تكون المعالجة بالكربونات بمثابة طريقة بديلة أو مكملة للمعالجة بالبخار التقليدية. ومن خلال تحسين عملية المعالجة، فإنه يوفر مسارًا محتملاً لتقليل استهلاك طاقة المعالجة ودعم تصنيع منتجات الخرسانة منخفضة الكربون.
