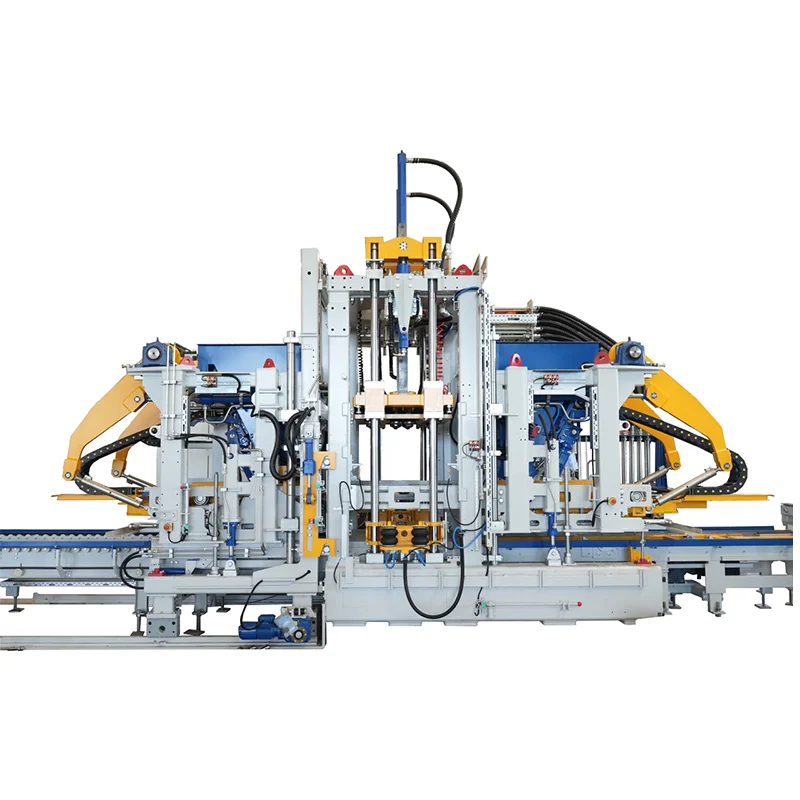

آلة تصنيع الطوب الأوتوماتيكية بالكامل

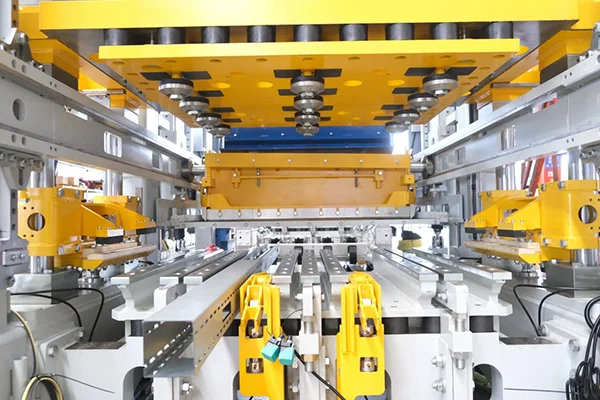

1 اهتزاز مؤازر رباعي المحاور "فائق الديناميكي" من Zenith
يعد نظام Zenith Ultra-Dynamic عبارة عن تقنية اهتزاز حديثة وعالية الجودة تستخدم في آلة تصنيع الطوب الأوتوماتيكية بالكامل. فهو يتيح التحكم الدقيق في السعة خلال أوقات استجابة قصيرة للغاية مع ضمان إمكانية التعديل المرنة. يوفر النظام المعزز ديناميكيات عالية، مما يحسن ملء القالب وأوقات دورة الإنتاج. يمكن التحكم في كل من السعة والتردد بسرعة ودقة.

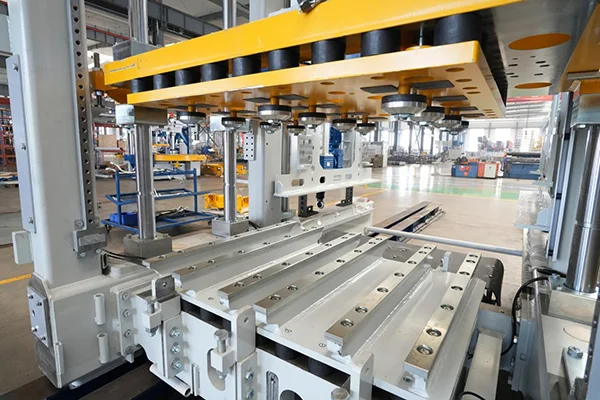

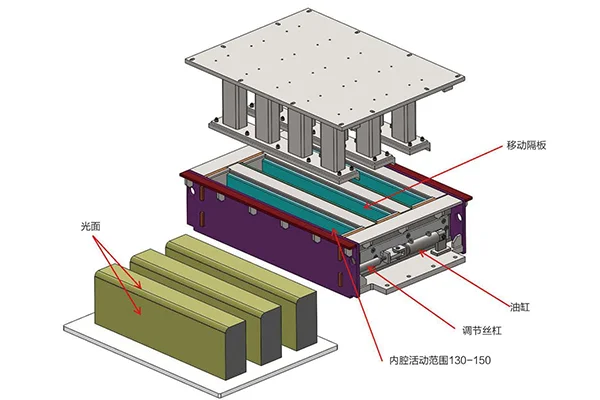

2 نظام تغيير القالب السريع التلقائي
يعتمد نظام التغيير السريع للقالب الأوتوماتيكي من Zenith على التشغيل المنسق لأجهزة متعددة، مما يتيح استبدال القالب بشكل ذكي وسريع ودقيق. بمجرد نقل القالب بجوار الجهاز الرئيسي، يتم وضعه على وحدة تغيير القالب بواسطة نظام الرفع. يقوم النظام تلقائيًا بإكمال عملية تغيير القالب دون التعامل اليدوي أو تحديد الموقع أو القفل.

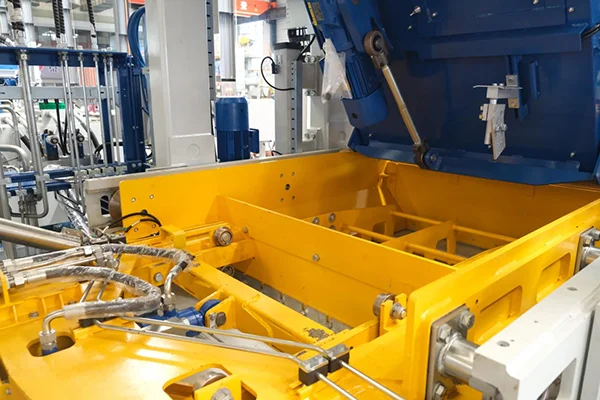

3 نظام التغذية المعلق
يعتمد نظام التغذية المعلق تصميمًا معياريًا يدمج صندوق التغذية، والمكشطة، وفرشاة المدك، ووحدة كسر القوس. يتم تركيب كل من صناديق تغذية الخلطة الوجهية والخلطة الأساسية على إطار التغذية، مما يسمح بالاستبدال السريع وأداء التغذية الأمثل.

4 وحدة تغذية قاعدة هيدروليكية ترددية لكسر القوس
مدفوعة هيدروليكيًا تتحرك أداة كسر القوس ذهابًا وإيابًا لتفكيك أقواس المواد بشكل فعال.

5 الإطار الرئيسي المعياري
تعتمد الماكينة الرئيسية ووحدة خلط الوجه ZN1200-2 هيكل إطار معياري مع تكنولوجيا التجميع الدقيقة. من خلال كسر مفاهيم التصميم التقليدية، فهو يستخدم على نطاق واسع وصلات مثبتة بمسامير عالية الجودة للإطار، وطاولة الاهتزاز، وعوارض المحرك، ونظام التغذية. يضمن هذا التصميم معدل صيانة منخفض للغاية، وسهولة التكيف مع ظروف الإنتاج المختلفة، ووقت استبدال أقصر بكثير للأجزاء القابلة للتآكل.

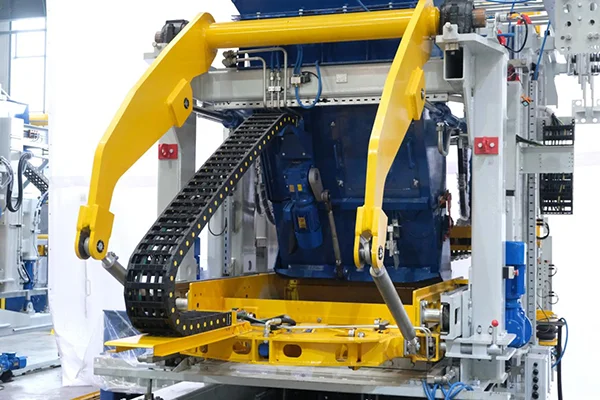

6 وظيفة القفل الأوتوماتيكي الهيدروليكي لوحدة خلط الوجه
يتم تحقيق الاتصال بين الآلة الرئيسية ووحدة خلط الوجه ZN1200-2C من خلال نظام قفل أوتوماتيكي هيدروليكي متقدم. تقوم الأسطوانات الهيدروليكية بتشغيل مكونات القفل لتأمين وحدة خلط الوجه بإحكام في الجهاز الرئيسي. عندما يلزم فصل وحدة خلط الوجه، يقوم النظام بتحرير القفل، ويقوم محرك مُجهز بتشغيل وحدة خلط الوجه للتحرك على طول قضبانها.

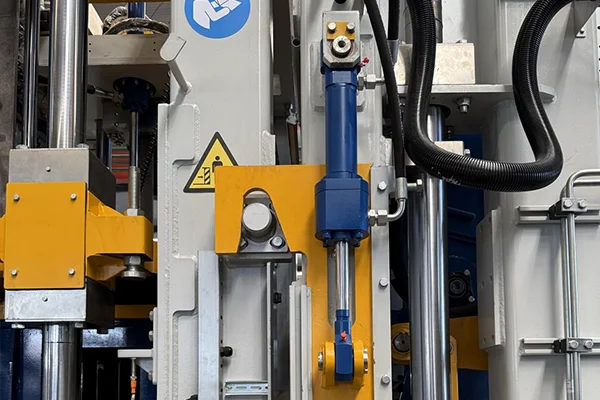

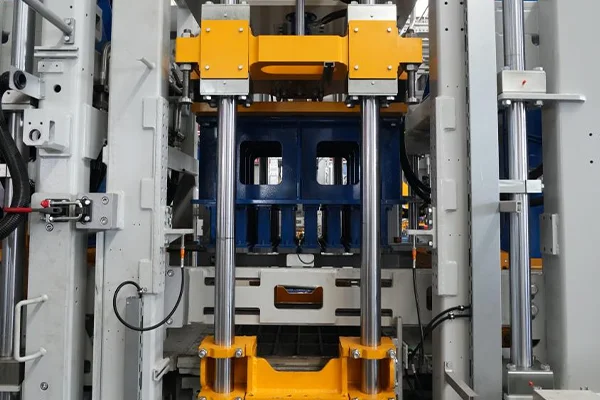

7 اضغط على جهاز قفل الرأس
تتكون آلية القفل الميكانيكي هذه من كتل قفل عالية القوة، ورأس ضغط على شكل إسفين، وأسطوانات هيدروليكية مزدوجة الفعل. أثناء عملية التشكيل، تقوم الأسطوانات بقيادة كتل القفل لتثبيت رأس المكبس بشكل قطري، مما يشكل طريقًا مسدودًا ميكانيكيًا. يتم بعد ذلك تحرير القالب تحت ضغط مستمر، مما يؤدي بشكل فعال إلى القضاء على الارتداد المرن والحركة الدقيقة - مما يضمن حواف الطوب الحادة والأسطح الملساء ومعدل تأهيل المنتج المحسن بشكل كبير.

8 تعديل رفع المسمار الكهربائي
مجهزة برافعة لولبية عالية الدقة لضبط الارتفاع تلقائيًا - مما يوفر دقة عالية وتشغيلًا سهلاً وأتمتة محسّنة.

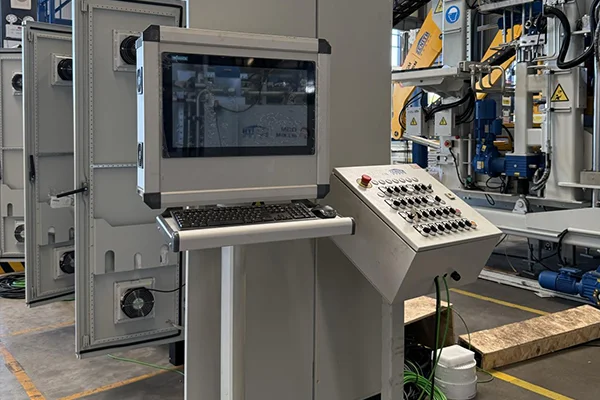

9 نظام تحكم متكامل
تعتمد الآلة الرئيسية ZN1200-2 سلسلة Siemens S7-1500 (6ES7 515-2AM01-0AB0) PLC - وحدة التحكم المتطورة من Siemens التي تتميز بسعة ذاكرة كبيرة، وسرعة معالجة سريعة، ووظائف شاملة. يقوم HMI بتصور جميع إشارات نظام التحكم للتشغيل السهل والبديهي.

10 قابلية التوسعة واسعة النطاق
يوفر ZN1200-2 إمكانية توسيع الأجهزة والبرامج بشكل رائع. يمكن تجهيزها بأنظمة اختيارية مختلفة مثل أجهزة الرغوة، وأنظمة مزج الألوان، ووحدات استخراج المنصات، وأنظمة السحب الأساسية، وفرش التنظيف المستعرضة، لتلبية متطلبات الإنتاج المتنوعة للعملاء.

11 منصة الخدمة السحابية للمعدات الذكية Quangong
تتيح "منصة الخدمة السحابية للمعدات الذكية"، التي طورتها شركة Quangong Zenith، المراقبة عبر الإنترنت، والترقيات عن بعد، والتنبؤ بالأخطاء وتشخيصها، وتقييم صحة المعدات، وتقارير التشغيل، مما يوفر إمكانات خدمة ذكية شاملة.
